螺旋纏繞管式換熱器進出口有上進下出的嗎

　　螺旋纏繞管式換熱器憑借效率高傳熱、結構緊湊的優勢，廣泛應用于石油化工、新能源等工業場景，其進出口流向設計需兼顧換熱效率與介質特性，上進下出是常見且合理的布置方式之一。這種流向并非通用標準，需結合介質類型、換熱工況針對性選用，核心邏輯圍繞流場優化與工藝穩定性展開。

　　螺旋纏繞管式換熱器上進下出設計在汽液換熱場景中尤為適用。按照逆流換熱基本原則，熱流體通常采用上進下出布置，冷流體對應下進上出，可大化冷熱介質溫差，使傳熱效率較順流提升15%-20%。對于含蒸汽、易冷凝氣體的介質，上進下出能避免冷凝液隨氣相介質回流造成污染，同時利用重力作用使冷凝液順暢排出，減少殼程或管程內的滯留死區。在液液換熱場景中，若介質粘度較高或含少量懸浮物，上進下出可增強流體擾動，配合螺旋管束的湍流效應，進一步降低結垢風險，延長設備維護周期。

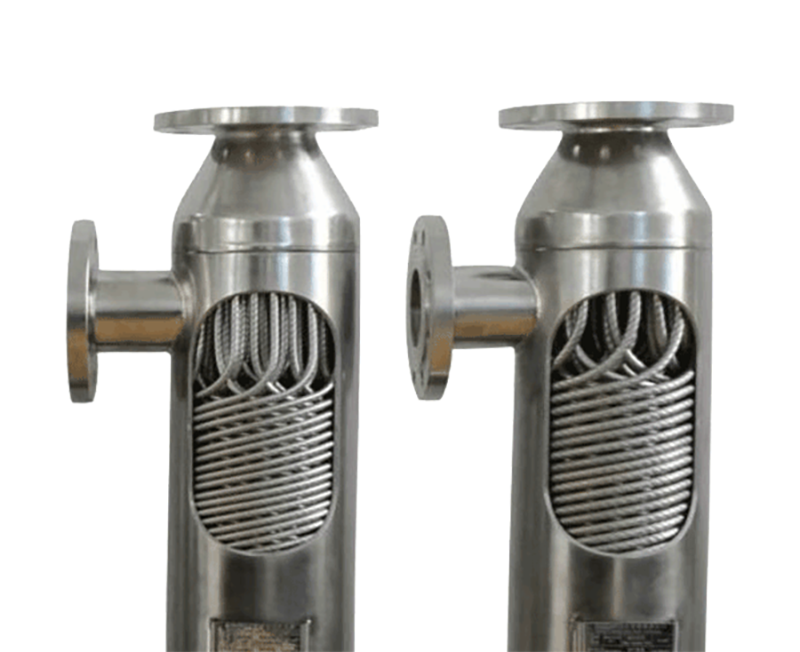

　　流向設計需與設備結構及安裝方式協同適配。螺旋纏繞管式換熱器多采用圓柱形殼體與同心圓管束結構，豎直安裝時，上進下出的流向能與螺旋流道形成互補，引導介質沿管束間隙均勻流動，避免流體短路。需注意的是，管程與殼程流向需嚴格遵循逆流原則，若熱介質上進下出，冷介質需對應下進上出，確保溫差梯度均勻，提升熱回收效率。此外，在高壓、大流量工況下，上進下出布置需優化接管位置與管徑，減少流體壓降，避免因流速過高引發管束振動。
　　螺旋纏繞管式換熱器實際應用中需規避盲目采用上進下出的誤區。對于含大量顆粒雜質的介質，下進上出更利于雜質沉降排出，防止堵塞螺旋間隙；而低溫介質加熱場景，需結合多程流道設計調整流向，確保換熱均勻性。無論采用何種流向，均需配合過濾器、排氣排液裝置，同時根據介質腐蝕性、溫度壓力參數選擇適配管材，才能充分發揮設備效率高傳熱優勢，保障長期穩定運行。
